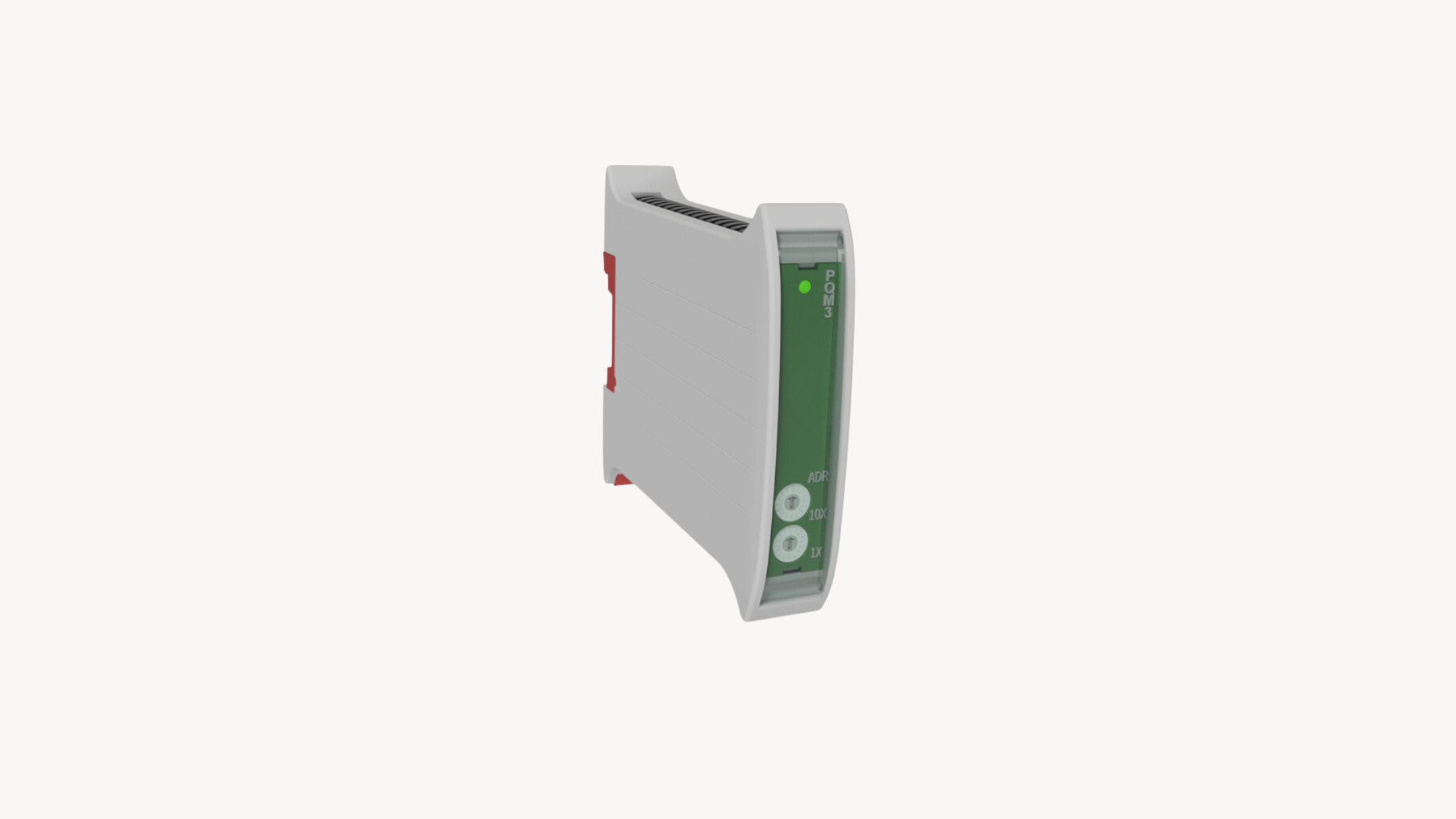

MR-PQM3 ENERGIAMINŐSÉG MÉRŐ

A Prolan Zrt. M-RTU termékcsaládjának része a MR-PQM3 háromfázisú teljesítményminőség mérőmodul.

A modul közvetlenül három feszültség, és szenzorokkal négy áram mérésére képes, illetve ezekből számolni a hálózati jellemzőket MSZ EN 61000-4-30 Class S szerint.

A modul elsősorban a KIF hálózat kihelyezett vizsgálataihoz készült, azonban megfelelő illesztéssel más helyeken is alkalmazható.

Mérési elv

Az MR-PQM3 egy DSP alapú, feszültség- és árammérő.
A feszültségmérés nagyfeszültségű ellenál-lásosztón keresztül történik.
Az árammérés külső szenzoros, Rogowski tekercsekkel, vagy feszültségkimenetű áramváltókkal oldható meg.
A mérési eredményekből a DSP előállítja a pontos hálózati jellemzőket, mint például:

• RMS feszültség- és áramértékek,
• hatásos, meddő, látszólagos teljesítmények,
• energiák,
• feszültség és áram THD-k,
• fázisszögek, aszimmetria,
• hálózati frekvencia,
• flicker.

A jellemzők mellett az MR-PQM3 a hálózati események detektálására is alkalmas, így képes jelezni:

• túlfeszültséget,
• feszültségletörést,
• feszültségkimaradást,
• gyors feszültségváltozást.
