LV Node Produktlinie

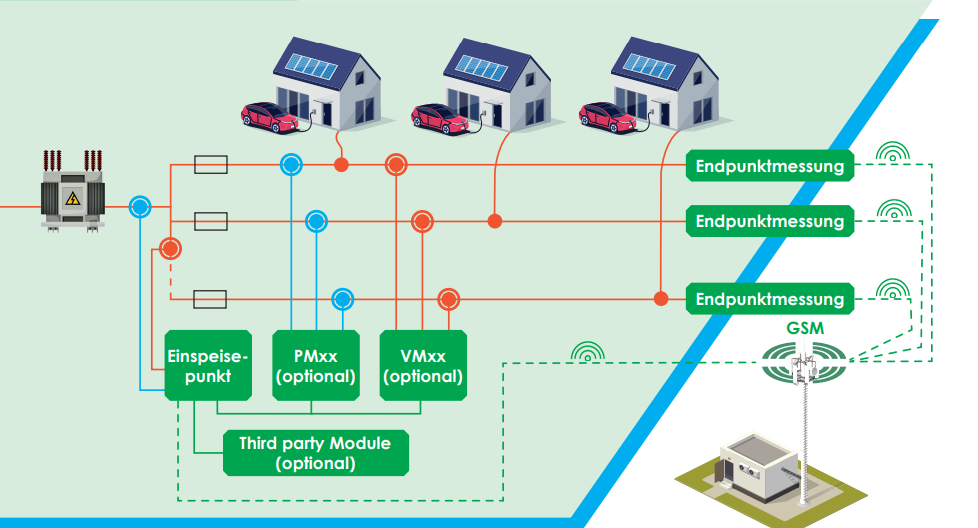

MESSUNGEN AM EINSPEISEPUNKT

Das Gerät LV-PA34 führt Messungen auf der Sekundärseite von Transformator im Niederspannungsnetz durch und leitet die Daten durch integriertes Kommunikationsmodem weiter. Dreiphasige Strom- und Spannungsmessung mit optionaler Strommessung am Neutralleiter ist mit LV-PA34 möglich. Das LV-PA34 kann die Daten von weiteren lokalen Prolan LV-Modulen oder von Geräten anderer Hersteller bearbeiten und weiterleiten.

MESSUNG VON ABZWEIGUNGEN NACH DEM TRANSFORMATOR

Das LV-PA34 kann durch die nach Plug&Play-Konzept hergestellten Erweiterungsmodulen ergänzt werden. Durch diese Lösung kann beispielsweise der Zustand einer von der Trafostation ausgehende Abzweigung mit einer einzelnen Mobilfunkverbindung überwacht werden. Die LV-PM-Produkte führen die Strom- und Leistungsmessung von Abzweigungen, die LV-VM-Produkte die Prüfung der Spannung durch.

MESSUNGEN AM ENDE DES KABELSTRANGS

Die Spannugsmessung am Ende des Kabelstrangs ist durch das optimiertes Gerät LV-VA3 möglich. Das LV-VA3 verfügt über ein integriertes Kommunikationsmodem, welche dreiphasige Messungen ermöglicht. Die einfache Konstruktion bringt mehr Effizienz in der Montage.

MESSUNGEN

Zyklisch berechneten Messungen (Statistiken)

• Durchschnitts-, Mindest- und Maximalwerte aller gemessenen Mengen
• Minutengenau parametrierbare Zyklienzeiten (Auflösung von ganzen Minuten)
• Effektivwerte von Spannung und Strom
• Schein-, Wirk- und Blindeistung
• Wirkleistungsfaktor
• Verzerrungsfaktor von Spannung und Strom (THD)
• Harmonische Spannung und Strom
• Unsymmetrie von Spannung und Strom
• Netzfrequenz

Ereignisse, Alarme bei

• Einbrüche der Versorgungsspannung
• Überhöhungen der Versorgungsspannung
• Schnelle Spannungsveränderungen
• Überstrom
• Spanungsunterbrechungen
• Kabelrisse im Mittelspannungsnetz
• Events am digitalen Eingang, z. B. Türsensor

Sonstige Daten

• Flicker Pst1 und Pst10

HAUPTFUNKTIONEN

• Messung von Merkmalen der Spannungsqualität nach den Standards EN 50160, EN 61000-4-30 und EN 61000-4-15
• Genauigkeit der Spannungsmessung von 0,5%, Genauigkeit der Strommessung bis zu unter 1%
• Dreiphasige Spannungsmessung mit integrierter Schmelzsicherung
• Dreiphasige Strommessung durch Rogowskispulen (optional auch am Neutralleiter)
• Rogowskispulen mit abnehmbaren IP65 Anschlüssen
• LTE 4G Kommunikation mit integrierter oder externer Antenne
• Optionale GPS-basierte Positionsbestimmung und Zeitsynchronisation
• Unterstützung von verschiedenen IoT-Protokolle (bspw. MQTT, MS Azure)
• Fernparametrierung und -Firmware-Update
• Netzausfall-Überbrückungszeit bis zu 5 Minuten für Messungen und Kommunikation
• Eigene Spannungsversorgung durch nur eine einzelne bestehende Phasenspannung
• LED-Statusanzeige
• UV-Beständige IP65 Gehäuse
• Installation von qualifiziertem Personal auch durch Arbeiten unter Spannung möglich
